突出优势

1、采用流入式喂料、混合或离心式卸料,且料斗为大容量密集型布置,在物料提升时基本无回料和挖料现象,无用功损耗小,驱动功率相对较小

2、提升范围广,对物料的种类、特性要求少,可广泛用于提升一般粉状、小颗粒状物料等

3、可根据物料特性和提升要求,灵活选取混合式、离心式等多种卸料方式

4、在密闭空间内输送物料,且在壳体、检修门处均设置有密封装置,无粉尘外泄,清洁、环保

工作原理

<>

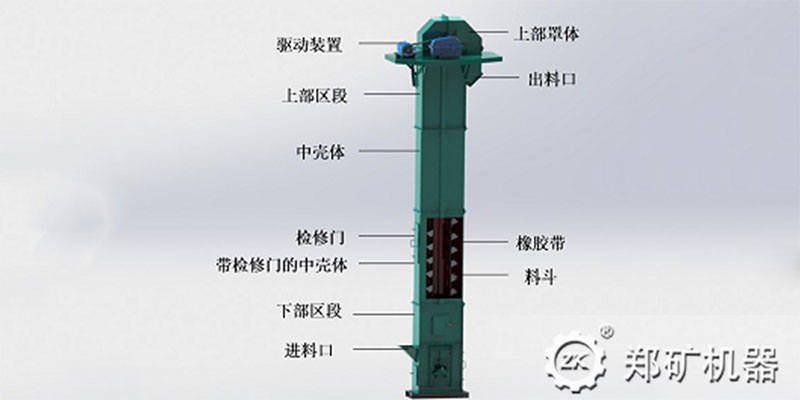

TD型斗式提升机的牵引件为橡胶带,料斗以一定的间隔固定在橡胶带上,橡胶带分别绕过提升机头部和底部的滚筒,构成具有上升有载分支和下降无载分支的闭合环形系统;工作时,布置在提升机头部的驱动装置通过头部滚筒将动力传给橡胶带和料斗,物料从提升机底部的进料口进入料斗,料斗将物料提升至头部的卸料口,在离心力和重力的共同作用下,料斗中的物料经卸料口卸出。



客户合作案例

更多案例

相关新闻资讯

更多新闻资讯

技术参数

型号 型式 输送能力 (m³/h) 料斗 传动轴转速 输送物料块度 提升高度
容量 斗距 斗宽 运行速度
深斗 浅斗 深斗 浅斗 (mm) (mm) (m/s) (r/min) (mm) (m)
TD160 胶带式 16.00 9.0 1.20 0.49 350/280 160 1.40 67 25 4.28~39.28
TD250 胶带式 38.00 20.00 3.00 1.12 450/360 250 1.60 61 35 3.84~38.94
TD315 胶带式 42.00 28.00 3.75 1.95 500/400 315 1.60 61 45 4.298~38.798
TD400 胶带式 68.00 40.00 5.90 3.10 560/480 400 1.80 55 55 3.4-38.68

注:表中料斗容积为料斗盛水时容积,与实际填充量相近,故输送量计算式未考虑填充系数,具体选型时应根据物料粒度确定填充系数,以此修 正此表所给输送量。
