矿粉矿渣生产线设备

生产线概述：矿渣微粉作为高性能混凝土的新型掺合料，具有改善混凝土抗压、抗拉、抗剪、抗弯等各种性能的优点。目前，用矿渣微粉等量替代混凝土及水泥制品中的水泥用量，已经成为建材行业的主流趋势。

目前，国内大型立（球）磨生产企业不生产中小型设备，而小型立（球）磨制造工厂又不具备整条生产线的设计与制造能力。为了彻底解决中小投资业主选择供应商的苦衷，针对需求，设计并制造出年产1、3、5、8、10、15、20万吨的整条矿粉生产线的技术方案和设备。其整体结构合理，技术先进，运行稳定可靠，主要技术经济指标达到国内较先进水平。

7*24小时免费咨询热线

15617629962 在线留言

突出优势

1.郑矿机器是国内专业的矿渣微粉生产线供应商，是既能提供球磨机生产工艺又能提供立磨生产工艺的生产线供应商，同时还可以提供从土建到调试达标的“交钥匙”服务，能让客户省心、省力、高效地投入矿粉的生产。

2.郑矿拥有较强的加工制造实力，产品质量控制严格、交货期短；拥有较强的安装与售后服务队伍，能确保工程如期完工，投产运行。

3.郑矿提供的矿渣立磨生产线，具有工艺流程简单、粉磨效率高、烘干能力大、选粉效率高产品细度易于调节、噪音小、电耗低、磨耗小、自动化控制程度高、运行费用低等显著优点，非常适合于中小业主投资项目应用。

工艺流程

微渣矿粉的生产工艺有球磨、立磨两种生产工艺，各有优缺点。球磨系统是矿渣粉磨的传统工艺，对物料适应性强，比表面积大，颗粒形状优于立式磨机，检修简单，配件便宜。但占地面积大，耗电量大，且需对物料单独烘干，流程复杂。立磨粉磨矿渣是近年来发展较快的系统，该流程简单，烘干、粉磨、选粉都在磨中完成，投资低、单位耗电低，传热快，但检修较球磨困难。立磨近多年来，立磨在水泥工业因节能降耗的优势所产生的综合效益越来越明显，在电力、冶金、化工、非金属等行业也得到广泛应用和推广。

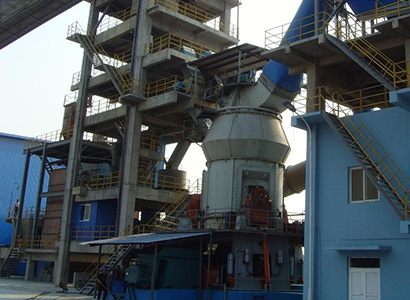

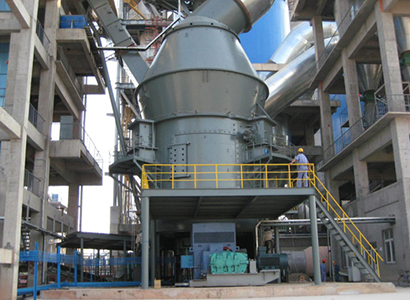

一、立磨生产工艺

矿渣由汽车运输进厂，在料棚储存。由铲车取料，经料斗、定量给料机计量后，由带式输送机直接送入立磨，在输送机上设置除铁器进行除铁。

经除铁后的矿渣进入立磨粉磨，经烘干粉磨后的矿渣粉被袋式收尘器收集后由空气斜槽、提升机输送到成品仓。立磨吐料经输送机、提升机重新喂入立磨。烘干热源由热风炉提供。

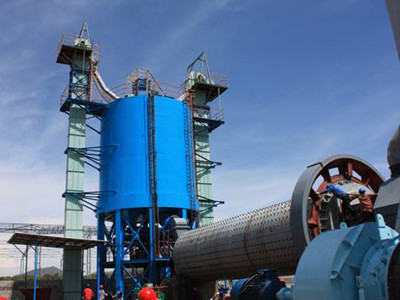

二、球磨生产工艺

矿渣由汽车运输进厂，在料棚储存。由铲车取料，经料斗、定量给料机计量后，由带式输送机送入烘干机进行烘干，经烘干后的矿渣进入球磨机进行粉磨，粉磨后的矿粉由斗式提升机送入到选粉机分级，合格粒度的由空气斜槽、提升机输送到成品仓。大颗粒矿粉返回球磨机进行再粉磨。磨机出料端设置除尘器，除尘器收集的微粉由空气斜槽、提升机输送到成品仓。烘干热源由热风炉提供。

球磨生产工艺流程图

立磨生产工艺流程图

1.给料仓； 2.皮带计量称；3.带式输送机；4.缓冲料仓；5.烘干机；6.热风炉；7.袋式除尘器；8.风机；9.管磨机；10.选粉机；11.风机；12.空气斜槽；13.风机；14.斗式提升机；15.空气斜槽；16. 斜槽风机；17.袋式收尘器；18.风机；19.斗式提升机；20.成品仓；21.仓顶收尘器；22.风机

技术参数

表1 不同规模生产线立磨配置表

	磨盘直径（mm）		小时产量（t/h）			年产量（×10kt/a）
	直径	中径	高炉矿渣	水泥	生料	高炉矿渣	水泥	生料
ZKRM08.2	1200	800	1.5~2	3~4	6~8	1.5	3	5.5
ZKRM11.2	1500	1100	3~4	5~6	10~12	3	4.5	9
ZKRM13.2	1700	1300	8~9	11~13	20~22	6	9.5	17
ZKRM15.2	1900	1500	9~10	14~16	26~34	8	12	24
ZKRM17.2	2100	1700	12~14	20~23	40~50	10	17	36
ZKRM19.2	2300	1900	15~17	24~26	50~60	13	20	43.5
ZKRM20.2	2400	2000	18~20	27~30	60~75	15	22.5	55
ZKRM22.3	2600	2200	23~25	40~50	85~110	20	35.5	77

以上参数适合粒化高炉矿渣、水泥、生料，具体选型根据物料特性而定。

比表面积达4200～4500 cm²/g，系统电耗≤43 kWh/t。粉尘排放浓度≤30mg/Nm3。

表2 不同规模矿粉生产线球磨机配置表

球磨机型号	选粉机机型号	球磨机电机功率（kW）	小时产量（t/h）闭路			年产量（×10kt/a）
球磨机型号	选粉机机型号	球磨机电机功率（kW）	高炉矿渣	水泥	生料	高炉矿渣	水泥	生料
φ1.2×4.5m	NHX200	55	1.5~2	3~4	6~8	1.5	3	5.5
φ1.5×5.7m	NHX300	130	3~4	5~6	10~12	3	4.5	9
φ2.2×9m	NHX400	475	8~9	11~13	20~22	6	9.5	17
φ2.2×11m	NHX400	570	9~10	14~16	26~34	8	12	24
φ2.4×11m	NHX500	630	12~14	20~23	40~50	10	17	36
φ2.4×13m	NHX500	800	15~17	24~26	50~60	13	20	43.5
φ2.6×10m	NHX600	1000	18~20	27~30	60~75	15	22.5	55
φ3.0×11m	NHX700	1250	23~25	40~50	85~110	20	35.5	77
