DJ大倾角带式输送机

大倾角皮带机采用的是有波纹挡边和横隔板的输送带,其许用的输送倾角可达90°,因而可以节约占地面积,节省设备投资和土建费用,具有较高的综合经济效益,是大倾角输送和垂直提升的理想设备。

输送量:

84-360m³/h

规格型号:

DJ500-DJ800

倾角:

30-90°

突出优势

1、结构简单、运行平稳、噪声小、运行可靠、能耗小
2、衔接方便。可在机头和机尾设置任意长度的水平输送段,便于和其它设备衔接
3、输送量大。由于输送带具有波纹挡边,其装载端面增大,在相同倾角时,比通用带式输送机的输送量大
4、采用的是有波纹挡边和横隔板的输送带,其许用的输送倾角可达90°,节约占地面积,节省投资和土建费用。

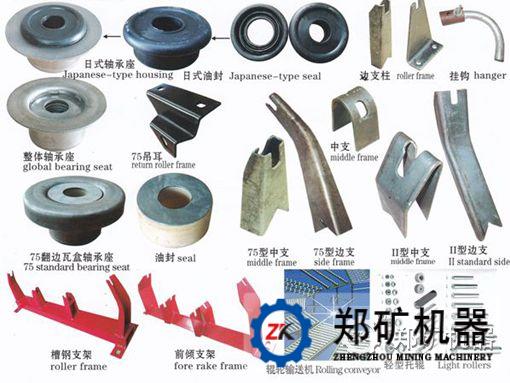

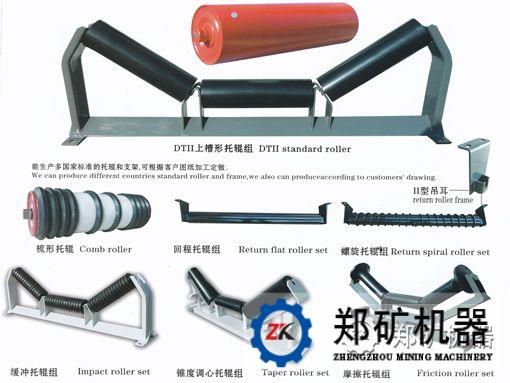

★、DJ大倾角带式输送机零配件

DJ大倾角输送机配件DJ大倾角带式输送机配件DJ大倾角带式输送机配件

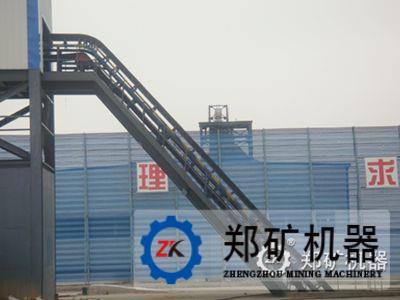

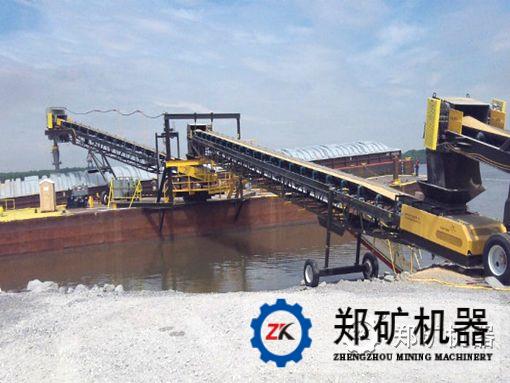

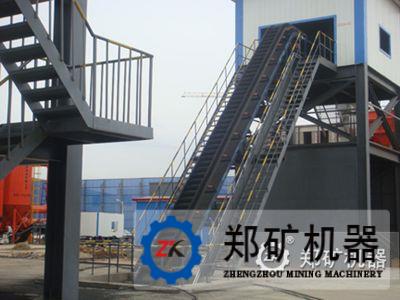

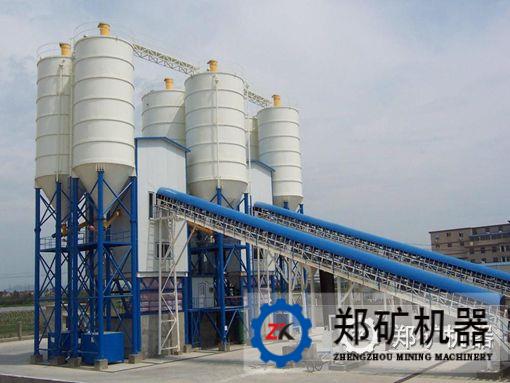

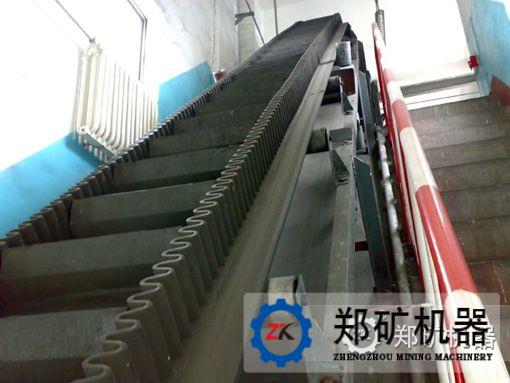

★、DJ大倾角带式输送机现场应用

大倾角带式输送机大倾角带式输送机DJ大倾角带式输送机

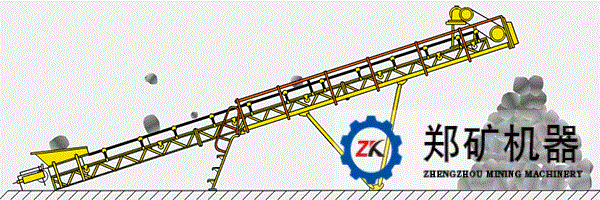

工作原理

<>

大倾角带式输送机的输送带起到曳引和承载作用,输送带的波状挡边、横隔板和基带形成了输送物料的“闸”形容器。在电动机的带动下,输送带带动物料上行,从而实现大倾角输送。皮带输送机设备主要由头部传动装置,尾部拉紧装置和输送胶带构成。其牵引构件和承载构件是一条无端的胶带,胶带绕在机架两端的传动滚筒和改向滚筒上,尾部有张紧装置张紧,在沿胶带长度方向上用托辊支撑,构成封闭循环回路。当驱动装置驱动传动滚筒回转时,由传动滚筒与胶带间的摩擦力带动胶带运行。被输送物料一般由导料槽加至胶带上,物料随着胶带的移动被运送到头部的卸料装置进行卸料。

大倾角带式输送机大倾角带式输送机工作原理大倾角带式输送机

客户合作案例

更多案例

相关新闻资讯

更多新闻资讯

技术参数

型号 基带宽(mm) 挡边高(mm) 横隔板间距(mm) 带速(m/s) 倾角β(°) 输送量(m3/h) 被输送物料块度(mm) 功率(kW)
DJ500 500 80 126~252 0.8~2.0 30~90 84 100 1.5~18.5
100 112
120 126~378 138
DJ650 650 80 126~252 0.8~2.0 156 140 1.5~22
100 172
120 126~378 186
DJ800 800 80 126~252 0.8~2.0 186 180 2.2~45
100 318
120 126~378 360
