陶粒生产设备

陶粒生产设备

河南郑矿机器可提供全套陶粒生产线设备,工艺和技术支持;原料主要有粉煤灰、粘土、页岩、污泥、矿渣、铝土矿、煤矸石等;欢迎咨询价格!

郑矿机器于2008年开始为陶粒行业供应设备及服务。与河南冶金规划设计院、郑州轻金属研究院和郑州大学机械学院合作,成立20人的研发团队,专业开发高效制粒机,研发期间,先后采用了10多家,共100多吨不同的原料,进行了10000多次的制粒试验,积累了大量的一手资料,不断改进设备性能,完善产品功能。

郑矿机器拥有一整套制粒实验生产线,能够对客户的来料进行实验,找出该种物料的制粒工艺,给实际生产做指导。


点击图片查看对应生产线详情↓↓↓

粉煤灰陶粒生产线

污泥陶粒

粘土陶粒生产线

粘土陶粒

页岩陶粒生产线

页岩陶粒

污泥陶粒生产线

粉煤灰陶粒

突出优势

节能环保:先进的生产工艺,使得建筑陶粒的生产达到提高产品质量和节能降耗的目的, 单条生产线能力大,热耗低,配套先进的袋收尘器,满足30mg/Nm3的严格的排放要求。

自动化操作:生产线安装有温度和压力监测仪表,操作参数计算机显示,生产线能够采用先进的计算机控制方式,实现整个系统的操作自动化。

节省投资:回转窑等主机根据建筑陶粒的特点进行改进设计节省投资。

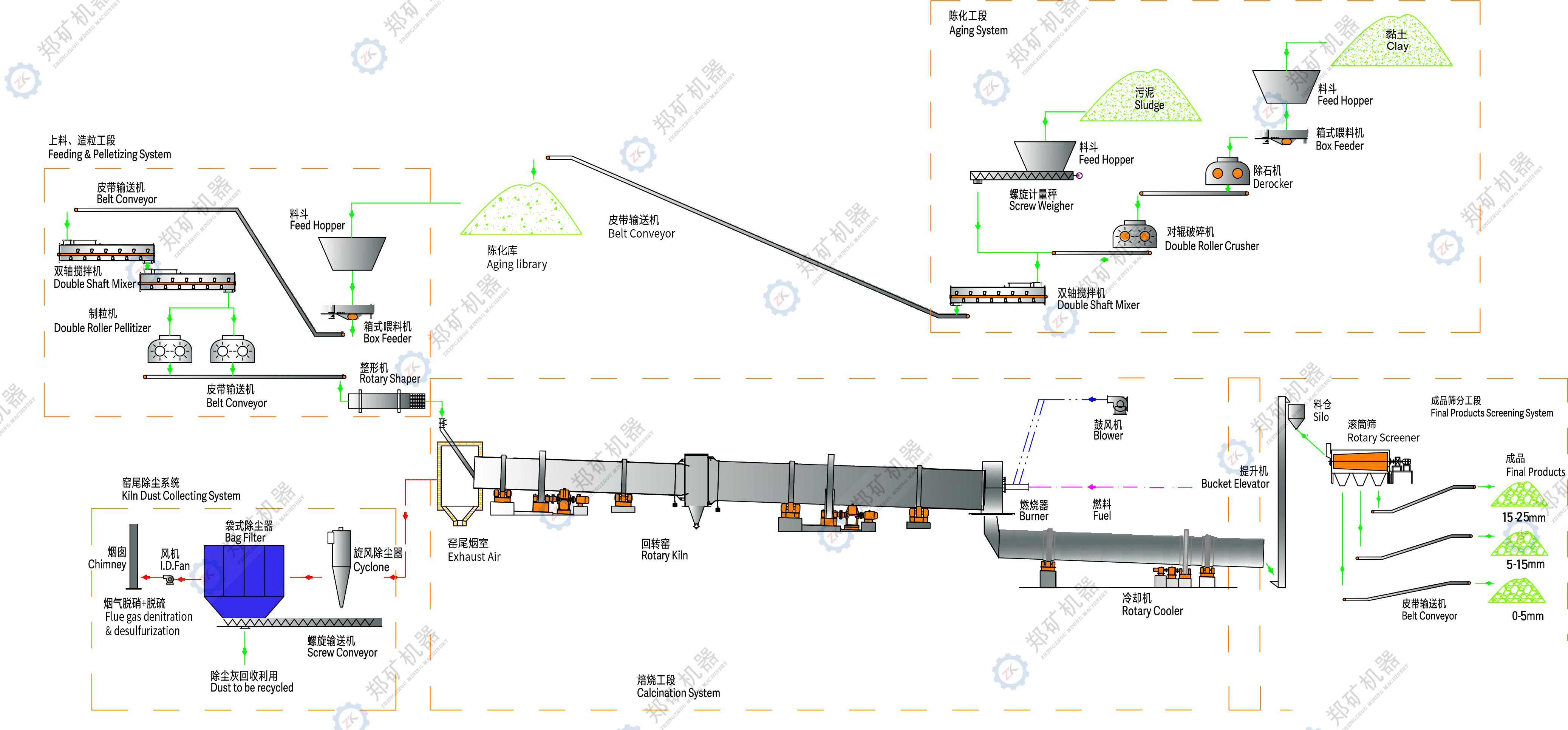

工艺流程


生产陶粒所需设备:破碎机、输送机、双轴搅拌机、陶粒制粒机、陶粒回转窑、滚筒筛等

陶粒生产流程:原料粉碎和粉磨→原料配比→原料搅拌→制粒→整形筛选→烧结→冷却→筛分→装袋。


1、建筑陶粒原料处理

 主要原料粘土或者污泥,一般掺加粉煤灰等干粉状物料,目的是避免物料太湿,混合后利于运输和使用。设立粘土(或污泥)堆棚和粉煤灰堆场,使用时用铲车取料,并进行配比混合,然后送入料仓。粘土块度大时,先经过辊齿式破碎机进行破碎,使粒度变小。

2、建筑陶粒搅拌和制粒

 料仓下设置板链喂料机,把物料送至双轴搅拌机进行搅拌,目的是物料混合的更加均匀。然后物料落入对辊式制粒机,形成大约5~10mm的料球颗粒,再通过输送机送入插接式回转窑。板链喂料机采用变频器控制物料量。

3、建筑陶粒预热和焙烧

 料球颗粒由下料溜管进入预热窑,水分得到烘干后,进入回转窑焙烧窑,随着温度的升高,物料内部发生化学变化,生成的气体使物料变得蓬松,在高温下颗粒表面出现液相,使物料内部的气孔被封闭起来,形成体积密度大约500kg/m3的建筑陶粒

4、建筑陶粒冷却

 出窑的建筑陶粒进入冷却机。冷却机可以采用单筒式冷却机、竖式冷却器、篦式冷却机等设备。在冷却机里面,外界空气与高温的陶粒进行热交换,陶粒被空气冷却后,卸出冷却机同时空气被加热后,作为高温助燃空气进入回转窑,起到节能的作用。

5、建筑陶粒燃料燃烧设备

 如果采用煤作为燃料,需要设置煤粉磨机、选粉机、袋收尘器、风机、提升机、煤粉仓和燃烧器,把原煤制成煤粉,然后把煤粉送入回转窑燃烧。如果采用天然气作为燃料,仅需要设置一台鼓风机和天然气燃烧器,把天然气送入回转窑燃烧。还可以采用生物质燃料,比如稻壳作为燃料。稻壳磨成粉状,送到一个小仓,经过卸料风格轮进入到燃烧器,被风机吹送到回转窑内燃烧。

6、窑尾收尘

 出回转窑的废气经过一台多管冷却器降温后,送到袋收尘器进行净化除尘,然后排入大气中。

7、成品筛分和包装

 出冷却机后的陶粒,进入一台振动筛(或者回转筛),被筛分成5mm、15mm、25mm的粒径,然后分别装袋,即可装车销售。

技术参数

陶粒生产线规模及设备规格
产能(立方)1.5万方/年3.5万方/年5万方/年10万方/年
破碎机2PGC450×5002PGC450×5002PGC450×5002PGC450×500
双轴搅拌机2J40/30002J40/30002J50/32002J50/3200
对辊造粒机GL600×500GL800×700GL800×700 2台GL800×700 4台
插接回转窑预热窑Φ1.25×18m预热窑Φ1.8×22m预热窑Φ2×24m预热窑Φ3×20m
焙烧窑Φ1.6×14m焙烧窑Φ2.2×18m焙烧窑Φ2.5×20m预热窑Φ2.5×12m
单筒冷却机Φ1.2×15mΦ1.8×20mΦ2×20mΦ2.2×22m
竖式冷却器4.1×4.1m5.6×5.6m
空气冷却器Φ150  50m2Φ150    120m2Φ220  200m2Φ220  400m2
袋收尘器ZM100ZM200ZM300ZM550
风机5633m3/h12213m3/h16099m3/h33309m3/h
4655Pa4009Pa3741Pa3785Pa
15kW22kW37kW75kW
回转筛Φ600×2900mmΦ900×4200mmΦ1100×4500mmΦ1500×6000mm
对应回转窑详细参数
规格预热窑Φ1.25×18m预热窑Φ1.8×22m预热窑Φ2×24m预热窑Φ3×20m
焙烧窑Φ1.6×14m焙烧窑Φ2.2×18m焙烧窑Φ2.5×20m焙烧窑Φ3×22m
产量2.21-2.96m3/h4.42-5.9m3/h5.57-7.41m3/h9.85-13.13m3/h
斜度(°3.5-4.0°3.5-4.0°3.5-4.0°3.5-4.0°
转速(r/min)预热窑1-5预热窑1-5预热窑1-3预热窑1-5
焙烧窑1-5焙烧窑1-5焙烧窑1.2-3.6焙烧窑0.9-2.7
煅烧温度(℃)1100-12001100-12001100-12001100-1200
