突出优势
1、整机结构紧凑，外形尺寸小，所占空间小
2、中部机壳均为折弯构件焊接而成，使机壳具有高的整体刚度和可靠性
3、传动链轮为整体式结构，且表面经过强化处理，安装方便、强度高、耐磨损
4、各节之间及检修门处均设置有密封装置，保证无粉尘外泄，实现清洁、环保生产
工作原理
<>
TH型斗式提升机以圆环链条作为牵引构件，料斗则以一定的间隔安装在链条上，链条分别绕过提升机头部和底部的传动链轮，构成具有上升有载分支和下降无载分支的闭合环形系统。布置在提升机头部的传动装置通过头部链轮将动力传给链条；当物料从提升机底部的进料口加入时，随链条一起运动的料斗在提升机底部掏取物料后，被提升到头部卸料口，*后在重力和离心力的双重作用下将物料从卸料口卸出。

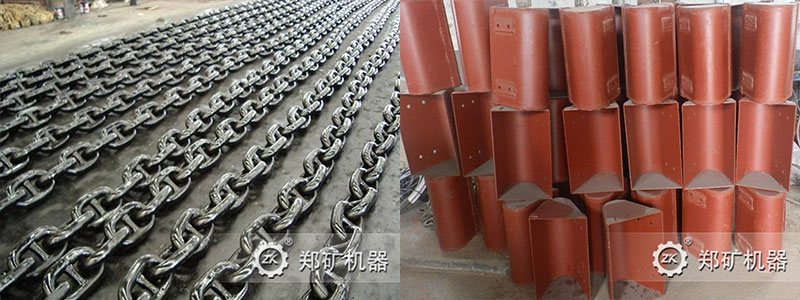

产品配件：链条和料斗

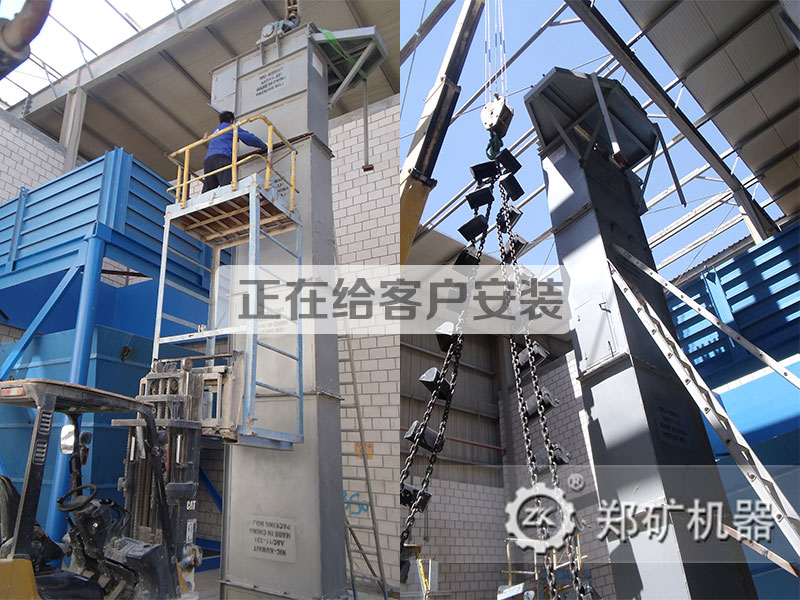

客户合作案例
更多案例相关新闻资讯
更多新闻资讯技术参数
| 型号 | 型式 | 输送能力 (m³/h) | 料斗 | 传动轴转速 | 输送物料块度 | 提升高度 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 容量（L） | 斗距 | 斗宽 | 运行速度 | ||||||||
| 深斗 | 浅斗 | 深斗 | 浅斗 | (mm) | (mm) | (m/s) | (r/min) | (mm) | (m) | ||
| TH160 | 环链离心式 | 25.00 | 15.00 | 1.90 | 1.20 | 500 | 160 | 1.20 | 69.71 | 20 | 3.88~38.38 |
| TH250 | 环链离心式 | 48.00 | 31.00 | 4.60 | 3.00 | 500 | 250 | 1.20 | 44.11 | 30 | 4.11~38.11 |
| TH315 | 环链离心式 | 60.00 | 35.00 | 6.00 | 3.75 | 512 | 315 | 1.40 | 42.50 | 35 | 4.55~38.05 |
| TH400 | 环链离心式 | 94.00 | 60.00 | 9.50 | 5.90 | 512 | 400 | 1.40 | 37.60 | 40 | 4.50-38.00 |
注：表中料斗容积为料斗盛水时容积，与实际填充量相近，故输送量计算式未考虑填充系数，具体选型时应根据物料粒度确定填充系数，以此修正此表所给输送量。
