一、项目概况：

项目地址：中国•江苏•镇江

建设单位：江苏建华公司

产品名称：陶粒生产线

生产规模：年产10万方污泥陶粒生产线项目

服务范围：从原料的贮运、配料、混和、陈化、造粒、煅烧、冷却到成品贮运系统、环境收尘系统、电气自动化控制系统的工艺设计、厂区规划、设备供应、设备安装调试、售后培训等一条龙的技术服务。

二、项目描述

江苏建华公司是建华管桩集团旗下一所公司，截止到2013年3月，集团在中国的14个省、2个直辖市和1个自治区建立了34处预应力混凝土管桩生产基地。江苏建华陶粒有限公司主要从事生产、加工陶粒及其制品，并提供相应售后技术服务。采用陶粒插入式双筒回转窑生产，生产线主要原料为山土、膨润土、城市生物污泥等，本线根据当地条件及用户要求选用对辊生产工艺，本生产线可生产堆积密度≤500Kg/m3，粒径5-25mm的超轻陶粒以及相应的陶砂。本线筛分设0-15mm及15mm以上分别储存。也可根据市场需求生产其它不同粒径和不同堆积密度的陶粒产品。产品质量稳定可靠，具有超轻、高强、隔热保温、耐火抗震、耐久抗冻、隔音防渗，改善建筑功能，减低工程造价等特点。目前项目正在土建施工阶段马上进入安装阶段，客户能够选择郑矿，就是由于我司专业的做事态度和完善的服务机制，让客户放心。

三、工艺流程
生产污泥陶粒的原料主要有山土、膨润土、城市生物污泥等。

本生产线生产陶粒的工艺过程为：原料配料→陈化→原料上料→原料搅拌→制粒→整形筛选→煅烧→冷却→筛分→储存。

污泥和黏土经过配料进行预混合，然后混合后的物料进入陈华库进行陈化储存。陈化合格物料由铲车上料至箱式喂料机，箱式喂料机将物料喂至皮带输送机上，然后通过皮带输送机输送至双轴搅拌机进行搅拌。经过双轴搅拌机搅拌后的物料被输送至对辊造粒机进行挤压造粒。造完的生料球经过整形筛进行筛分，整形筛将5mm以下的不合格陶粒筛除，合格的陶粒送至窑尾顶部的下料管，进入回转窑内。下料管上端设置双重闸板阀，起到锁风的作用，使得物料进入窑尾时不会有气体溢出，不合格的物料被筛分下来。

生料粒在回转窑内，随着回转窑的旋转，逐步向窑头方向移动，在烧成带1050℃~1200℃温度下，煅烧成陶粒。然后进入竖式冷却机进行冷却，从出料端卸出。外界的冷空气通过风机被强制吹入冷却机，与热陶粒进行逆向的热交换，被加热后，作为高温二次热风进入到窑内，显著降低系统的热耗。回转窑分为两段，烘干段和焙烧段，各段的速度可调，插接部分采用不锈钢鱼鳞片密封装置。

在回转窑的窑尾将烟气介入到烘干窑内，先对含水率较高的物料进行烘干，然后再将烟气排到布袋除尘器中进行除尘。袋收尘器的排放浓度可以达到30mg/Nm3以下，实现达标排放，清洁生产。经过净化后的烟气通入到脱硫塔内进行脱硫处理，经过脱硫处理后的烟气被风机引向烟囱后直接排放。

从市场上买来的稻壳一般都是经过粉碎后被运送到厂里，用统一的编织袋装好。将稻壳倒入上料斗后，稻壳被斗式提升机提升到稻壳仓内。稻壳仓内的稻壳借助仓下设置的调速喂料给单通道燃烧器，同时一次风机给单通道燃烧器提供外界风作为助燃风使用，稻壳经单通道燃烧器点然后喷入窑内。

出冷却机的陶粒，提升到料场堆存。

四、供货主要设备（部分）

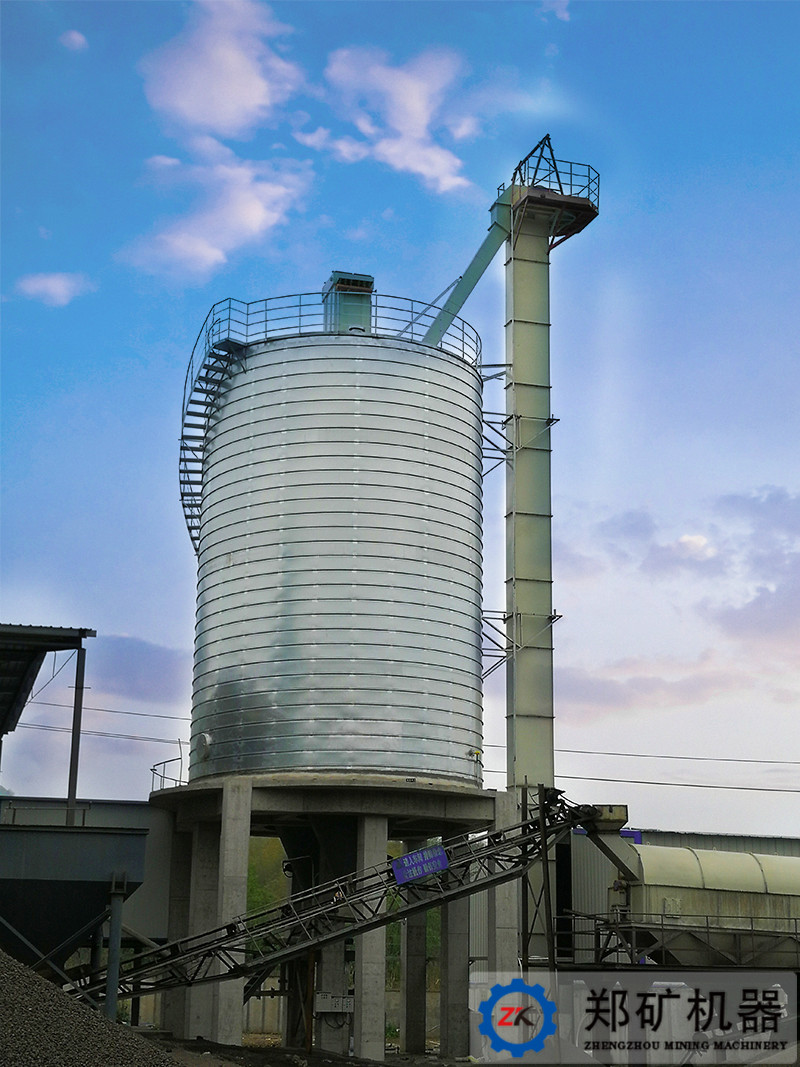

五、现场图片
