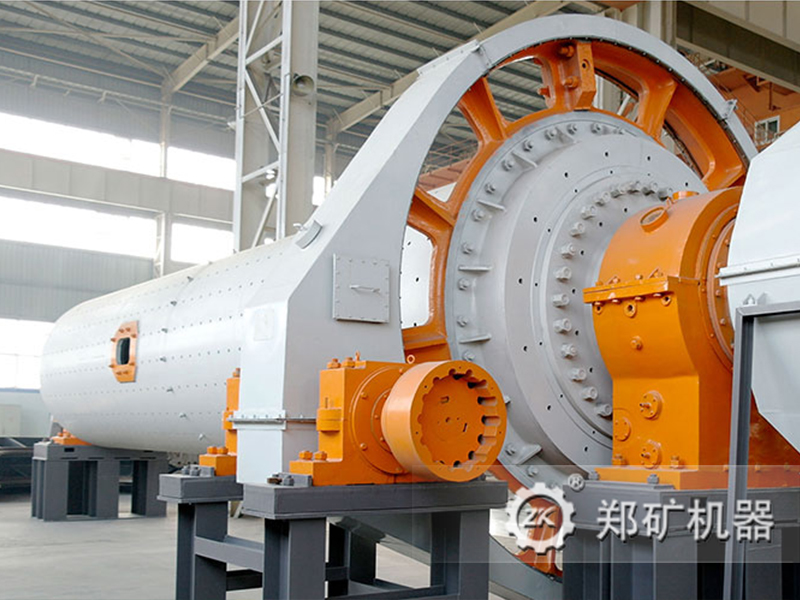

水泥球磨机

水泥磨主要用于水泥厂原料的粉磨,也可用于电力、冶金、化工等工况企业粉磨各种矿石及其它可磨性物料,具有生产能力大、效率高、节能环保等特点。

设备产能:

1.4-87(t/h)

设备直径:

Φ1.2-Φ4.2米

电机功率:

55-3520KW

突出优势

水泥磨主要用于水泥厂原料的粉磨,也可用于电力、冶金、化工等工况企业粉磨各种矿石及其它可磨性物料,具有生产能力大、效率高、节能环保等特点。

1、产品细度易于调节,且产品颗粒均匀;

2、衬板为优质耐磨材料制成,强度高、耐磨损,使用寿命长;

3、能耗相对较低、磨耗小、运行费用低;

4、振动小,噪音低,清洁环保,满足环保要求。

5、磨碎效率高,损耗少;

6、投资成本低,工艺流程简单;

7、操作方便,便于维护;

8、粉磨均匀,比表面积大。

工作原理

<>

水泥磨通常采用边缘传动方式,一般设有2~4仓,物料由进料装置经进料螺旋均匀地进入球磨机1号仓,该仓内有阶梯衬板,内装不同规格研磨介质,筒体转动产生离心力将研磨介质带到一定高度后落下,对物料产生冲击和研磨;物料在1号仓完成粗磨后,经隔仓板进入下一仓,该仓内镶有波纹衬板或平衬板,内有研磨介质,将物料进一步研磨;粉状物料通过卸料篦板排出,完成粉磨工作。

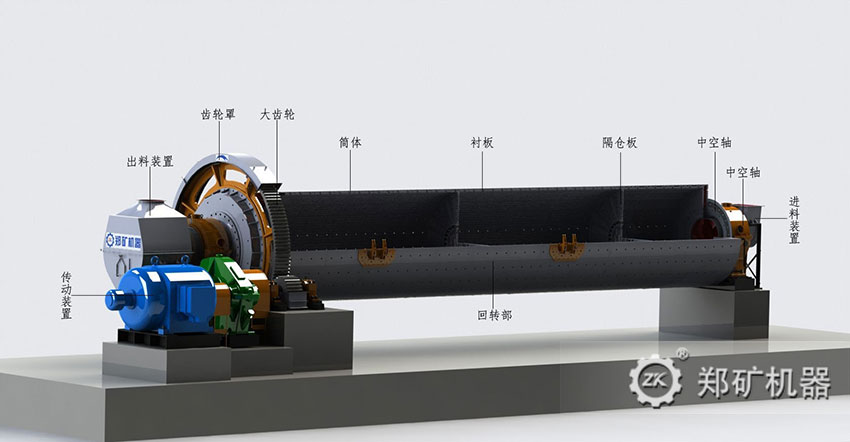

水泥球磨机结构

技术参数

规格(m) 产量(t/h) 转速(r/min) 研磨体(t) 电机 减速机 重量(t)
型号 功率(kW) 型号 速比
Φ1.2x4.5 1.4 30.3 5 YR250M-6 55 ZD30-8 4.481 13.1
Φ1.5x5.7 3.5 26.34 11 JR127-8 130 ZD40-7 4 25
Φ1.83x6.4 6 23.9 18 JR137-8 210 ZD60-8 4.5 35.3
Φ1.83x7 6.5 24.5 20 JR138-8 245 ZD60-8 4.5 37.2
Φ2x9 9.5-10 23.88 31 JR158-8 380 ZD70-8 4.5 58.4
Φ2.2x6.5 11 21.4 30 JRQ158-8/YR630-8 380 ZD70-9 5 46.2
Φ2.2x6.5 14 闭路 21.4 30 JRQ158-8/YR630-8 380 ZD70-9 5 46.2
Φ2.2x7 12 21.4 30 JR158-8 380 ZD70-9 5 54
Φ2.2x7.5 13 21.4 32 JR158-8 380 ZD70-9 5 63
Φ2.2x8 14 21.4 37 JR158-8 380 ZD70-9 5 65
Φ2.2x9.5 14-16 闭路 21.4 43 JR1510-8 475 ZD70-9 5 70
Φ2.2x13 16 20.3 55 YR630-8/1180/Y100L-8 630/11 JD630/ZS82.5-7 6.3/99.96 114.4
Φ2.4x7 14-16 闭路 20.4 36 JR1510-8 475 JDX450 5 67.9
02.4x8 16-17 闭路 20.3 41 JR1512-8/Y180L-8 570/11 JD630/ZS82.5-7 6.333/99.96 87.2
Φ2.4x9 17-19 闭路 20.3 46 YR630-8/1180/Y100L-8 630/11 JD630/ZS82.5-7 6.333/99.96 93.5
Φ2.4x10 18-19 开路 20.3 50 YR630-8/1180/Y100L-8 630/11 JD630/ZS82.5-7 6.333/99.96 99.4
Φ2.4x11 19-21 开路 20.3 60 YR630-8/1180/Y100L-8 630/11 JD630/ZS82.5-7 6.333/99.96 99.4
Φ2.4x12 25-27 闭路 20.3 61 YR800-8/1180/Y100L-8 800/11 JD630/ZS82.5-7 6.333/99.96 112.7
Φ2.4x13 25-27 高细开路 20.3 66 YR800-8/1180/Y100L-8 800/11 JD630/ZS82.5-7 6.333/99.96 131.1
Φ2.4x13 21-23 开路 20.3 66 YR1000-8/1180/Y160M-4 1000/11 JD630/ZS82.5-7 6.333/99.96 130.4
Φ2.6x10 25-27 闭路 20.3 60 YR800-8/1250 800 JD800 5.5 150.5
Φ2.6x13 27-29 19.1 80 YR1000-8/1180/Y160M-4 1000/11   5.5/280 169
Φ3x9 33-34 闭路 19.6 79 YR1000-8/1180/Y160M-4 1000/11 NAL108/8/ZS110-19 8/280 156.5
Φ3x9 36.5 闭路 17.6 79 YR118/61-8 1000 2x1250 42.163 121.13 不含电机
Φ3x11 35-40 闭路 18.3 97 YR1250-8/1430/YR160M-4 1250/11 YNL1210 6.3 178
Φ3x11 47 闭路 17.7 97 YR118/74-8 1250 ZI314 42.39 169
Φ3x12 38-40 闭路 18.1 90 YR1250-8/1430 1250/11 JS1100-00 41.27 196.26
Φ3.2x11 40 闭路 18 103 YR1400-8/1430/Y160M-4 1400/11 YNL1210/ZS110-19 12.35/28 186.1 不含电机
Φ3.5x11.5 65-70 闭路 16.5 129 TYD143/49-8 2000 ZI370 36.239 138.3 不含电机
Φ3.5x11.5 50 闭路 17.2 126 YR1800-8/1430/Y200L2-2 1800/37   43.02/318 252.27
Φ3.8x13 双滑履 70-75 闭路 16.6 170 YRKK800-8 2500 JS130/MFY250 44.9 203 不含电机
Φ3.8x13 60-62 16.3 170 YR2500-10/1730 2500 MFYX250   286
Φ4x13 65 闭路 15.95 202 YRKK900-8 2800 JS130-8 46.7 264
Φ4.2x13 85 闭路 16.3 224 YRKK900-8 3150 MFY320 47.8 250 不含电机
Φ4.2x13 85-87 16.3 224 YR1000-8 3530 JQS3550 15.6 254 不含电机
